甘肃陇南UE授权代理,316L不锈钢膜片压力开关,H100-483美国UE压力开关,锰乃尔膜片压力开关

H100-483-M201 316L不锈钢膜片（可选择哈氏合金C，锰乃尔，钽等材质）；氟橡胶GLT O型圈（可选Kalrez,乙丙烯或者是Alflas）316L不锈钢1/2”NPTF压力接口（可选哈氏合金B或C，锰乃尔等材质），0.06”感压孔。488及489型有一个316L不锈钢1/2”NPTF压力接口。（符合NACE MR-0175标准）。   H100-483 可调整设定范围 0.1 to 1.4 bar
工作原理
        工作原理为纯机械形变导致微动开关动作。当压力增加时，作用在不同的传感压力元器件(膜片、波纹管、活塞)产生形变，将向上移动，通过栏杆弹簧等机械结构，zui终启动zui上端的微动开关，使电信号输出，设定方式从功能原理上又分成连续位移型和力平衡型。
关于炉膛负压的理解
炉膛负压是反映炉内压力大小参数，但大家在理解负压这个概念时，常常会和炉内*压力混淆，其实两者都是反映炉内压力情况的参数，但测量基准是不一样的，得到的结果也是相反的！

美国UE开关产品***

UL注册:cULus***：温度: UL 873. UL1203，CSA C22.2 文件#E43374
压力: UL 508. UL 698. CSA C22.2 文件#E40857
级别Ⅰ.　1 & 2区. 组别 B. C和 D
级别Ⅱ.　1 & 2区.组别 E. F和 G
级别Ⅲ.　外壳形式 4X，7，9；IP66
CENELEC 防火结构.符合EN 50 014/50 018，EEx dⅡC T6 DEMKO***#02E 0212168
IS CENELEC：本质安全符合EN50 014，EN50 020，EEX iaⅡC T6(仅适用于M405选项，不包括CENELEC防火条款) DEMKO***#01E 0113749
SAA Ex dⅡT6. IP66. 级别Ⅰ.区域1，符合NACE MR-0175 (以171-193，483-493为准)
FM***. 3615及3600级别 (不是所有型号.参考选项M415的说明)
CE***，符合低电压规程（LVD）
CE***，符合压力设备规程（PED 97/23/EC）


产品描述

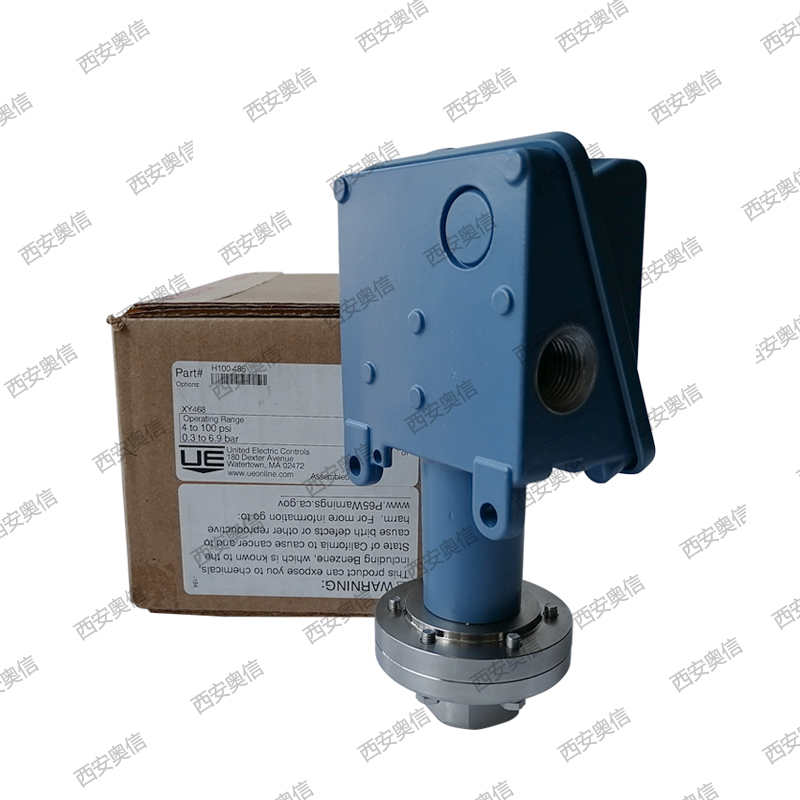

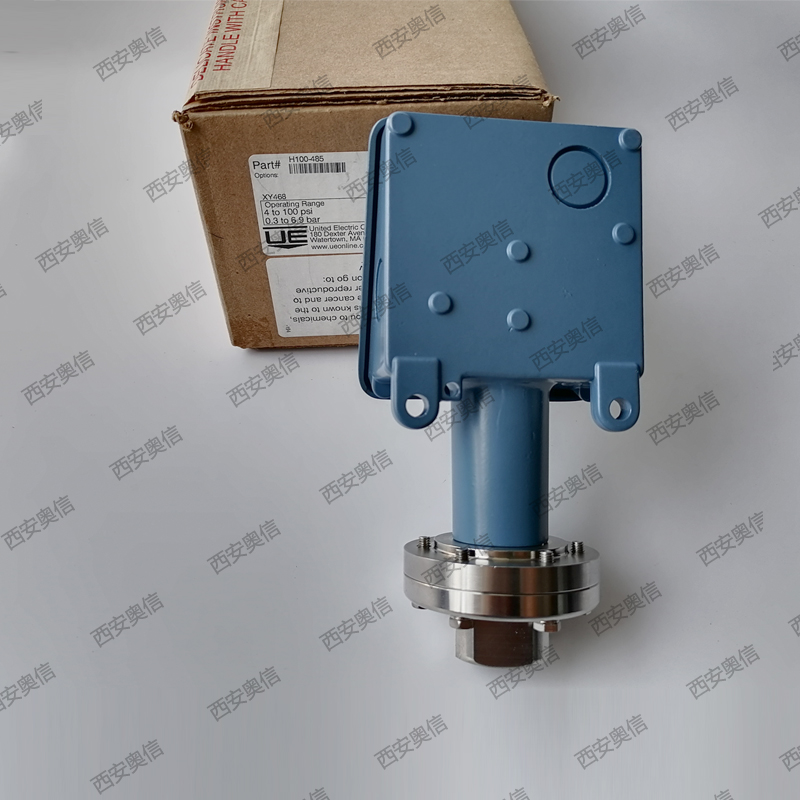

H100-483   0.1-1.4bar  316L不锈钢膜片/及316L接头（可选哈C 蒙乃尔 钽膜片材质），氟橡胶O型圈（可选Kalrez 异丙烯或者是Alflas），它与H100-183区别是 此型号感压孔小 可以更好的保护开关不被瞬间压力冲坏。1/2NPT内丝接头。
316L不锈钢压力开关
H100-183   H100-184   H100-185   H100-186    H100-188   H100-189
H100-483   H100-484   H100-486   H100-486    H100-488   H100-489
J120-183    J120-184   J120-185    J120-186     J120-188    J120-189
J120-483    J120-484   J120-485    J120-486     J120-488    J120-489
H100-483性能特点
符合各类标准***要求， 包括cULus, ATEX & IECEx
可选符合俄罗斯、乌克兰以及国内的标准***要求
有参考刻度的内部调整及有防误操作盒盖的外部调整
可调旋钮的盖锁
SPDT、DPDT 或双SPDT 输出
多种传感器材质可选
对于强腐蚀场所可选用哈氏合金，蒙乃尔材料
大范围可调死区型号
易冲洗式传感元件
热追踪温度型号
H100-483压力范围
型号      可调整设定范围                              死区                                  压力               耐压**
Model   Adjustable Set Point Range        Deadband                         Over Range            Proof
             Low end of range on fall;                                                       Pressure*             Pressure**
             High end of range on rise range span range span
          psi                       bar                  psi                 bar                       psi       bar           psi        bar
316L stainless steel diaphragm (optional Hastelloy® C or Monel®); Viton® GLT O-Ring (optional Kalrez®, Silicone, Ethylene Propylene, or Aflas®); 316
stainless steel 1/2” NPT (female) pressure connection (optional Hastelloy® C or Monel®), large 0.72” orifice for clean-out purposes. Models 188 and
189 have a 316L stainless steel 1/2” NPT (female) pressure connection (NACE MR-0175 complian
483    1 to 20           0,1 to 1,4         0.3 to 2.5     20,7 to 172,4 mbar    500       34,5       1000     68,9
484    2 to 50           0,1 to 3,4         0.3 to 3        20,7 to 206,8 mbar    500       34,5       1000     68,9
485    4 to 100         0,3 to 6,9         0.5 to 6        34,5 to 413,7 mbar    500       34,5       1000     68,9
486    8 to 200         0,6 to 13,8       1 to 11          0,1 to 0,8                  500       34,5       1000     68,9
488    50 to 1000     3,4 to 68,9       25 to 125     1,7 to 8,6                   2000     137,9     7000     482,6
489    250 to 3500   17,2 to 241,3   50 to 300     3,4 to 20,7                 4000      275,8    7000     482,6
H100-483压力开关的主要参数
储存温度： -54～71℃
环境温度:  -40～71℃;
开关精度：1.0%或1.5%
开关输出： 一个单刀双掷（SPDT）动作开关.常开、常闭接点,部分型号可选双刀双掷（DPDT）。
电额定值：15安培. 125/250/480伏交流、24-30VDC，2A 直流
电气连接：1/2"NPTF 或3/4NPTF
压力连接口:1/4"NPTF 或1/2NPTF 或卫生级连接
膜片材质：焊接 316L不锈钢膜片、丁腈橡胶(Buna-N)膜片、氟橡胶膜片、哈氏合金C膜片、   锰乃尔膜片、钽膜片、青铜波纹管等
压力接口材质：316L 不锈钢 铝制压力接口  镀镍黄铜压力接口。
