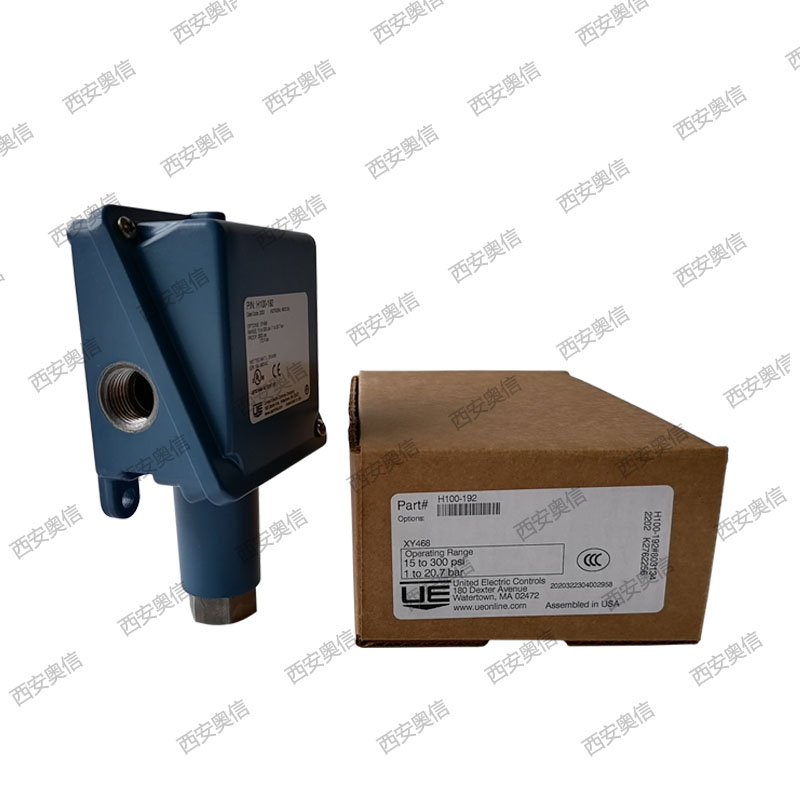

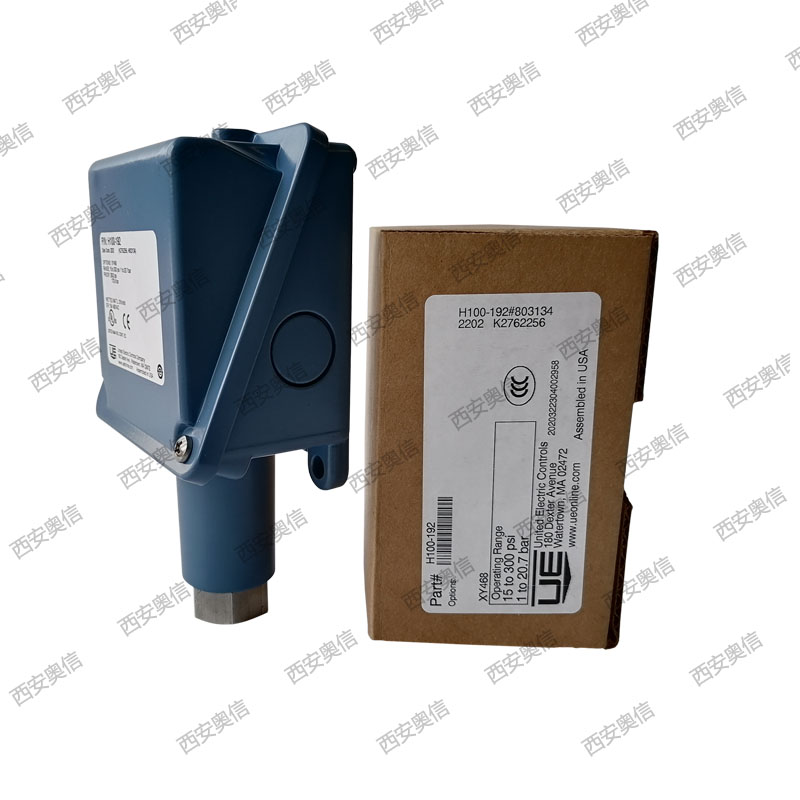

塔城地区美国授权一级代理,焊接316L不锈钢膜片,美国UE压力表,H100-491美国UE压力开关

H100-491 焊接316不锈钢膜片，1/2”NPTF压力接口，0.06"感压孔。 可调整设定范围：0.7 to 6.9 bar

美国UE开关产品***

UL注册:cULus***：温度: UL 873. UL1203，CSA C22.2 文件#E43374
压力: UL 508. UL 698. CSA C22.2 文件#E40857
级别Ⅰ.　1 & 2区. 组别 B. C和 D
级别Ⅱ.　1 & 2区.组别 E. F和 G
级别Ⅲ.　外壳形式 4X，7，9；IP66
CENELEC 防火结构.符合EN 50 014/50 018，EEx dⅡC T6 DEMKO***#02E 0212168
IS CENELEC：本质安全符合EN50 014，EN50 020，EEX iaⅡC T6(仅适用于M405选项，不包括CENELEC防火条款) DEMKO***#01E 0113749
SAA Ex dⅡT6. IP66. 级别Ⅰ.区域1，符合NACE MR-0175 (以171-193，483-493为准)
FM***. 3615及3600级别 (不是所有型号.参考选项M415的说明)
CE***，符合低电压规程（LVD）
CE***，符合压力设备规程（PED 97/23/EC）

工作原理
       工作原理为纯机械形变导致微动开关动作。当压力增加时，作用在不同的传感压力元器件(膜片、波纹管、活塞)产生形变，将向上移动，通过栏杆弹簧等机械结构，zui终启动zui上端的微动开关，使电信号输出，设定方式从功能原理上又分成连续位移型和力平衡型。
关于炉膛负压的理解
炉膛负压是反映炉内压力大小参数，但大家在理解负压这个概念时，常常会和炉内*压力混淆，其实两者都是反映炉内压力情况的参数，但测量基准是不一样的，得到的结果也是相反的！

开关选项
0140  金触点，电额定值1安培，125VAC;不适用13545，13546，15623，15731-15884型；
0500  减小死区值，电额定值5安培，125/250VAC,不适用于520-535，13545，13546，15623  15731-15884型，不适用于H100K的540-548
1010  双刀双掷开关，电额定值10安培，125/250VAC，死区和zui小设定值将增大；不适用于温度开关及H100K的540-548型；
1070  电额定值10安培，125V直流；死区和zui小设定值将增大；不适用于171-194，483-535，560-567，13545，13546，15623，15731-15884型；
1519  可调死区，电额定值15安培，125/250/480VAC,调节轮仅能增大死区的值，如需要减少，不加此选项；不适用于B100,E100或171-194，483-494，540-567，610-616，51623，15731-15884型
型号           可调整设定范围                                                 死区                               *压力             耐压**
Model   Adjustable Set Point Range                               Deadband                        Over Range         Proof
                                                                  Lower 75%                 Top 25%              Pressure*          Pressure**
                                                                  range span                 range span
                psi                   bar                   psi            bar            psi            bar        psi         bar       psi       bar
Welded 316 stainless steel diaphragm and 1/2” NPT (female) pressure connection, 0.06” orifice to dampen pulsations
焊接316 不锈钢膜片，1/2"NPTF 压力接口，0.06"大尺寸感压孔便于清洗
490       5 to 30          0,3 to 2,1            1 to 3       0,1 to 0,2    6 max          0,4      1500     103,4   2500    172,4
491      10 to 100       0,7 to 6,9           1 to 8        0,1 to 0,6   15 max         1,0      1500     103,4   2500    172,4
492      15 to 300       1,0 to 20,7         3 to 18      0,2 to 1,2    25 max        1,7      1500     103,4   2500    172,4
493      20 to 500       1,4 to 34,5         4 to 30      0,3 to 2,1   45 max         3,1      1500     103,4   2500    172,4
494      80 to 1700     5,5 to 117,2       5 to 120    0,3 to 8,3   150 max       10,3     1500     103,4   2500    172,4
