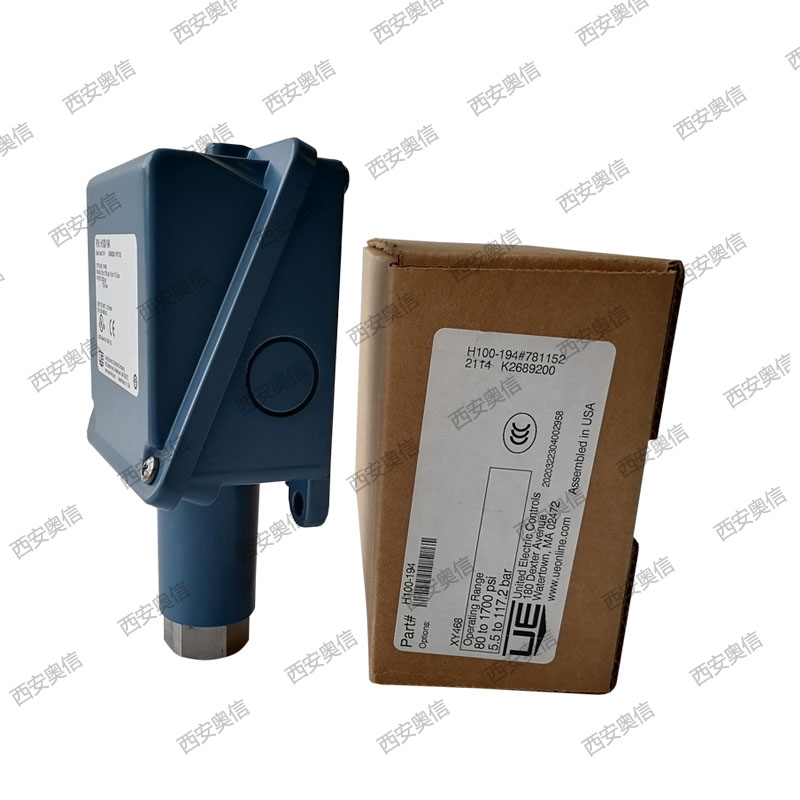

H100-194 焊接316不锈钢膜片，1/2”NPTF压力接口，0.27”大尺寸感压孔便于清洗（符合NACE MR-0175标准）。 可调整设定范围：5.5 to 117.2 bar
技术参数
储存温度： -54～71℃
环境温度: -40～71℃;
开关精度：1.0%或1.5%
开关输出： 一个单刀双掷（SPDT）动作开关.常开、常闭接点,部分型号可选双刀双掷（DPDT）
电额定值：15安培. 125/250/480伏交流、24-30VDC，2A 直流
电气连接：1/2'NPTF 或3/4NPTF
压力连接口:1/4'NPTF 或1/2NPTF 或卫生级连接
膜片材质：焊接 316L不锈钢膜片、丁腈橡胶(Buna-N)膜片、氟橡胶膜片、哈氏合金C膜片、 锰乃尔膜片、钽膜片、青铜波纹管等
压力接口材质：316L 不锈钢 铝制压力接口 镀镍黄铜压力接口
UE开关产品***
UL注册:cULus***：温度: UL 873. UL1203，CSA C22.2 文件#E43374
压力: UL 508. UL 698. CSA C22.2 文件#E40857
级别Ⅰ. 1 & 2区. 组别 B. C和 D
级别Ⅱ. 1 & 2区.组别 E. F和 G
级别Ⅲ. 外壳形式 4X，7，9；IP66
CENELEC 防火结构.符合EN 50 014/50 018，EEx dⅡC T6 DEMKO***#02E 0212168
IS CENELEC：本质安全符合EN50 014，EN50 020，EEX iaⅡC T6(仅适用于M405选项，不包括CENELEC防火条款) DEMKO***#01E 0113749
SAA Ex dⅡT6. IP66. 级别Ⅰ.区域1，符合NACE MR-0175 (以171-193，483-493为准)
FM***. 3615及3600级别 (不是所有型号.参考选项M415的说明)
CE***，符合低电压规程（LVD）
CE***，符合压力设备规程（PED 97/23/EC）
型号及参数
型号 可调整设定范围 死区 zui大压力 耐压**
Model Adjustable Set Point Range Deadband Over Range Proof
Lower 75% Top 25% Pressure* Pressure**
range span range span
psi bar psi bar psi bar psi bar psi bar
焊接316 不锈钢膜片，1/2"NPTF 压力接口，0.72"大尺寸感压孔便于清洗 （符合NACE MR-0175 标准）
190 5 to 30 0,3 to 2,1 1 to 3 0,1 to 0,2 6 max 0,4 1500 103,4 2500 172,4
191 10 to 100 0,7 to 6,9 1 to 8 0,1 to 0,6 15 max 1,0 1500 103,4 2500 172,4
192 15 to 300 1,0 to 20,7 3 to 18 0,2 to 1,2 25 max 1,7 1500 103,4 2500 172,4
193 20 to 500 1,4 to 34,5 4 to 30 0,3 to 2,1 45 max 3,1 1500 103,4 2500 172,4
194 80 to 1700 5,5 to 117,2 5 to 120 0,3 to 8,3 150 max 10,3 1500 103,4 2500 172,4
